LBシリーズ[12Vバイク用 Hi-Lo同時点灯LEDヘッドライトバルブ]

特長

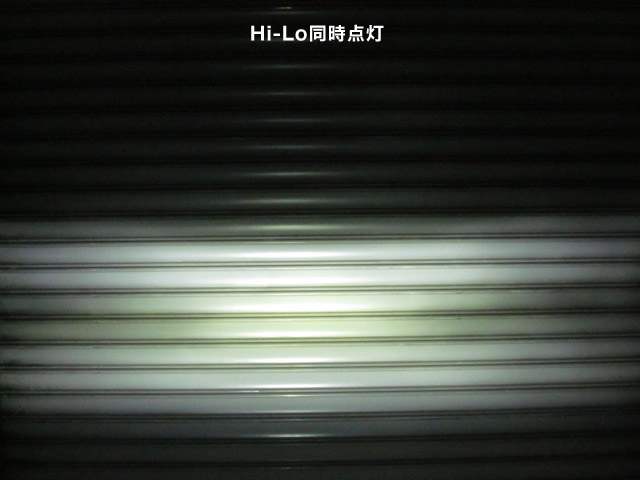

ハイビーム点灯時にロービームも同時点灯で明るい

ハイビーム、ロービームそれぞれ15w（約1,500ルーメン）、合計30w（約3,000ルーメン）
30w（約3,000ルーメン）	30w（約3,000ルーメン）

ノーマルヘッドライトがLEDの車種はハイビーム点灯時にロービームが消灯せず同時点灯しますが、H4ハロゲンバルブヘッドライトはハイビーム、ロービームのどちらか一方しか点灯しません。ハイビームへ切り替えるとロービームで照射していた路面が暗くなって危険です。本製品はハイビーム点灯時にロービームを同時点灯する事を可能とし、1つのヘッドライトからハイローを同時に照射する事でハイビームで遠くを照らし、ロービームで近くを照らします。

Hi-Loスイッチ加工不要！簡単操作でHi-Lo同時点灯

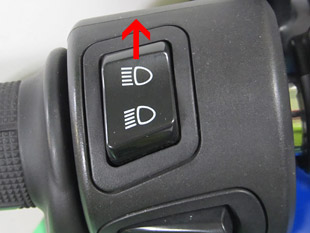

本製品はON/OFFスイッチがONの状態の時に車両側のHi-Lo切替えスイッチをHiビーム側に入れるとHiビームとLoビームのLEDチップ6個が全て点灯し、Hi-Lo同時点灯になります。
※その際の消費電力はハイビーム15w、ロービーム15wでそれぞれ約1,500ルーメンの点灯です。

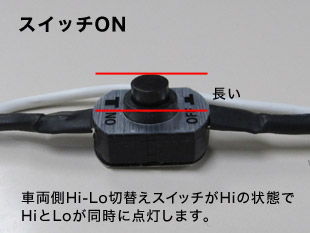

【ハイビーム点灯時にON/OFFスイッチをONにした場合】 ハイビーム点灯時にスイッチONでハイビームとロービームが同時点灯致します。 ※その際の消費電力はハイビーム15w、ロービーム15wでそれぞれ約1,500ルーメンの点灯です。

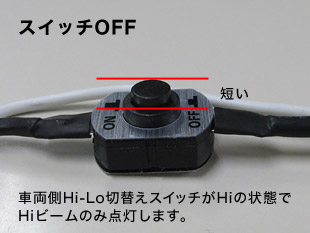

【ハイビーム点灯時にON/OFFスイッチをOFFにした場合】 ハイビーム点灯時にスイッチOFFでハイビームのみ30wで点灯致します。

LEDから発生する熱を効率よく逃がすことで常にフルパワーで点灯できる

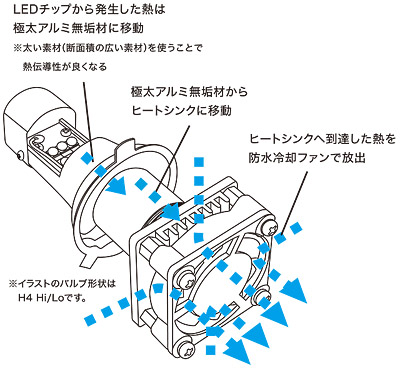

LEDは変換効率（入力電力を可視光[人間の目で見ることのできる波長の電磁波]に変換する効率）が非常に良いという特長がありますが、それでも入力電力を100％とした場合、70％以上は熱に変換されてしまいます。サイクロンLEDシリーズは「極太アルミ無垢材」「ヒートシンク」「防水冷却ファン」という3つの組み合わせにより、効率よく熱を逃がし、常にフルパワー点灯を可能にしました！

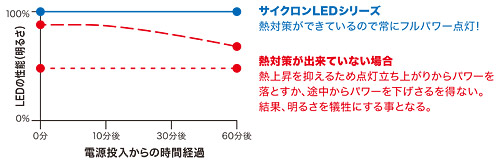

熱に弱いLEDにとって熱対策は必須です。もしこの熱を効率よく逃がすことができなければ、点灯立ち上がりからパワーを落とすか、途中からパワーを下げさるを得ません。つまり熱対策がしっかりできていなければLEDが持つポテンシャルをフルに引き出せないのです。

耐久性の高い防水ファン採用

サイクロンLEDシリーズでは、ハイパワーLEDから発生する熱を効率良く冷却するために重要な役割を果たすファンにもこだわりました。一般的な電子機器に用いられているファンは、回転部分の軸受けが「メタル支持タイプ」で耐久性が低く、バイクには向いていません。サイクロンLEDシリーズでは、ラジエーターの冷却ファンにも採用されている、防水性能＆優れた耐久性を備えた「二軸ボールベアリングタイプ」の軸受けを採用しています。見た目は小さいですが、20Gの2時間耐震テストにも合格！バイク用LEDバルブで防水＆高耐久性ファンを採用しているのはプロテックだけです。

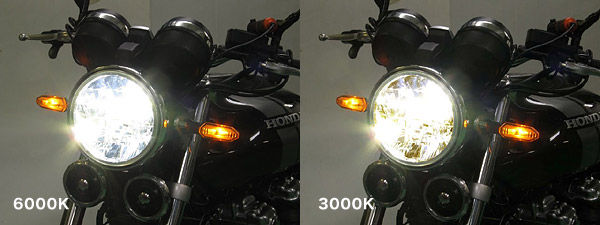

選べる色温度は6000Kと3000K

LEDらしい青白い発光色の6000ケルビンと、クラシカルにハロゲン電球色を再現した3000ケルビンの2色からお好みの色をお選びください。
※3,000ケルビンはH4のみの設定ですが、H4R、HS1の3,000ケルビンを受注生産にてお承ります。ご注文時に3,000ケルビンとご指定ください。価格は6,000ケルビンと同じ。納期約1週間。

安心の車検対応品

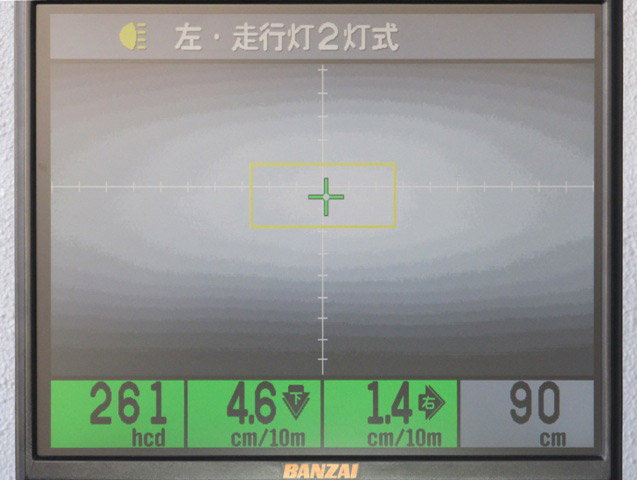

ゼファー750での測定値。

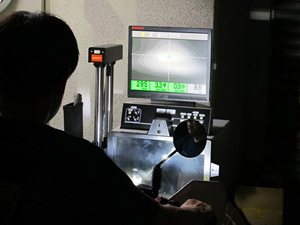

BANZAI製 HT-322型ヘッドライトテスターを導入して車種ごとに光軸測定を行っております。車検の無い250cc以下のオートバイでも測定を行い、適合情報に車種ごとの階調表示画像を掲載しております。

最高光度はハイビーム検査時の車検適合基準値である15,000カンデラをクリアしています。添付の日本車両検査協会発行の成績書に最高光度が記載されています。
※本製品は車検対応品として販売しておりますが、これはハイビーム検査時の最高光度と色温度についてです。本製品はハイビーム検査時の車検合格基準を前提に設計されておりますので、車両の登録年式によって車検時のヘッドライト検査がロービーム測定の場合、車両側のリフレクターとの相性によっては不合格判定となる事がございます。また光軸調整不良、経年劣化によるヘッドライトレンズ面の汚れやくもり、灯体内リフレクターのメッキ剥がれ、純正以外の社外ヘッドライトユニットへ取付けされるなどのご使用状況においては不合格と判定される場合がございますので予めご了承ください。

※光軸調整、車検時のヘッドライト検査は必ずスイッチをOFFにしてください。
Hi-Lo同時点灯時はHiビームは15wで点灯しております。
ON/OFFスイッチがONの状態でHi-Lo同時点灯したままで検査を受けると、
車種によっては最高光度が基準値を満たさずに光度不足で不合格になります。

長寿命

ノーマルのハロゲンバルブはもちろん、H.I.D.より更に長寿命です。

省電力設計

消費電力は30Wですので、一般的なH4ハロゲンバルブ(12v 55/60w)より省電力です。

信頼のCREE社製LED採用

発光体には耐久性、信頼性の高いCREE社製XLamp XP-L LEDsを使用しています。

取付け簡単

バルブカプラー差し替えで配線が簡単です。

いきなり明るい素早い点灯

HIDと違い電源投入直後からフルパワー点灯します。またHIDのように徐々に発光色が変化する事がありません。

注意事項

警告

• 取付けは取扱説明書に沿って正しく取付けてください。取付け方法を間違えると火災・故障などの原因となります。
• 取付け前に必ずバッテリーのマイナス側のターミナルコードを外して、キーOFFである事を確認してください。
• LEDチップには触れたり汚さないでください。汚れの付着は熱溜まりによるLEDチップの焦げの原因となります。
• 本製品は精密機器ですので取扱いには充分ご注意ください。落としたり、配線を無理に引っ張ったりしないでください。誤った取扱いは故障の原因となったり、怪我や火傷、人命にかかわる重大な事故を引き起こす危険性があります。またスパークや絶縁不良、ショートにより本製品の故障や車両火災の原因となりますので充分ご注意ください。
• 本製品の分解・改造は絶対に行わないでください。分解･改造した製品の保証は受けられません。
• 点灯中のヘッドライト内のLED発光を直視しないでください。視覚障害の原因となります。
• 点灯中や消灯直後にレンズに水をかけないでください。急な温度変化でレンズやLEDバルブの破損の原因となります。また、LEDバルブ本体と後方のヒートシンクや、コントローラーユニットは高温になりますので触らないでください。

注意

• 本製品は、12v直流(DC)マイナスコモン専用です。必ずDC12vを電源とした配線を厳守してください。
  ※小排気量車に多い交流(AC)点灯式ヘッドライト車両には対応致しませんので絶対に取付けしないでください。
  ※マイナスコモンとはヘッドライト配線のマイナス側がHiビーム側とLoビーム側で共通しているタイプを指します。プラスコモンヘッドライトの車両には対応しておりません。
  ★ミニバイク用キットの場合
  ミニバイク用キットは、12V直流(DC)、交流(AC)、バッテリーレス※１、マイナスコモン※2、プラスコモン※3のオートバイにて使用可能です。
  ※1．バッテリーを取り外した車両に使用する場合は必ず別売のADC-200（65016）バッテリーレスkitを併用してください。
  ※2．マイナスコモンとはヘッドライト配線のマイナス側が、Hiビーム側とLoビーム側で共通しているタイプを指します。
  ※3．プラスコモンヘッドライトとはヘッドライト配線のプラス側が、Hiビーム側とLoビーム側で共通しているタイプを指します。

• 本製品はオートバイ専用となっておりますので四輪自動車への使用はできません。
• 紙や布で覆ったり燃えやすい物の近くで点灯させないでください。火災や異常加熱を引き起こす恐れがあります。また、可燃スプレー、シンナー等燃えやすい物や引火する危険のある物の近くでは点灯しないでください。
• 点灯した状態でのヘッドライトへの取付けは行わないでください。故障や火傷の原因となります。
• 本製品は生活防水ですが完全防水ではありません。コントローラーユニットから出ているカプラーはビニールテープや自己融着テープなどを巻くかコーキング剤などで防水処理をしてください。必要以上に水で濡らす事は避けてください。
• 高圧洗浄機による洗車を行う際は本製品に直接高圧洗浄が当たらないようにしてください。
• LEDバルブやコントローラーユニットを落としたり、強い衝撃を与えるなどしないでください。破損や性能の低下、寿命を縮めるだけではなく、ケガの原因にもなります。
• LEDバルブの組み付けには必ず付属のシリコングリスを塗ってください。詳しくは取扱説明書をご参照ください。
• 消灯時および点灯中のLEDチップには触れないでください。
• 防水冷却ファンを覆い隠さないでください。ファン後方には吸い出した空気が流れる十分なスペースを確保してください。
• 防水冷却ファンには取付け時の向きの指定があります。必ず銀色の丸いシールを外側に向けて取付けてください。
• ネジ部の緩み防止にネジロックをご使用ください。また定期的な増締めを行ってください。
• 取付けは専門知識と技術が必要です。熟練したメカニックのいる指定整備工場などで行ってください。
• ご使用前に必ず光軸の調整を行ってください。対向車の視界の妨げになり、交通事故を誘発する恐れがあります。詳しくは道路運送車両の保安基準を参照ください。
• 本製品の取付けをした事により車両製造メーカーの保証が受けられない場合があります。
• 本製品の使用により生じた故障・事故などの損害については、当社で一切責任を負いかねます。また、修理の際に生じる脱着工賃やその他諸費用につきましては、当社で一切責任を負いかねます。あらかじめご了承ください。
• 取付け作業中または使用中に少しでも異常を感じたら、ご購入の販売店または当社サービス課までお問い合わせください。

車検適合の記載について

• 本製品は車検対応品として販売しておりますが、これは最高光度と色温度についてです。製品の取付け後は必ず、LED（新光源）に対応した検査機にて光軸調整を行ってください。光軸調整不良や経年劣化によるライトレンズの汚れや曇り、擦り傷、灯体内リフレクター部メッキの剥がれ、純正以外のヘッドライトに使用した事による車検落ち、整備不良について当社は一切の責任は負いません。

製品一覧

ご購入前に必ず適合情報をご確認ください。
