DGシリーズ　[バイク用精密燃料計]

注意事項
製品一覧
適合情報

特長

使用量モード（ガソリン使用量を精度99％以上でリアルタイム表示）

使用量モードのリセットはどのタイミングでも何度でもOK！トリップメーターとの併用で平均・区間・瞬間燃費等の計測に大変便利です。
【ガソリンタンク容量が9.99L以下の車輌】
常に0.01L単位で表示。
【ガソリンタンク容量が10L以上の車輌】
ガソリンの使用量が0.00Lから9.99Lまでは0.01L単位で表示し、10L以上は0.1L単位に自動切替表示。

残量モード（ガソリン残量を精度99％以上でリアルタイム表示）

【ガソリンタンク容量が9.99L以下の車輌】
常に0.01L単位（エマージェンシーモード）で表示。
【ガソリンタンク容量が10L以上の車輌】
ガソリンの残量が99.9Lから10.0Lまでは0.1L単位で表示し、10L未満は0.01L単位（エマージェンシーモード）に自動切替表示。
※残量モード使用中に使用量モードに切替えても残量モードは継続されます。

車種専用キットは当社測定による燃料消費データ登録済み

車種専用キットは車種別専用ハーネス・エレクトロタップ付属。
適合情報はこちら

高精度

ガソリンタンク内のセンサーは一切使用せず、Fi車はインジェクター信号を読み取る方式を採用し精度99%を実現！キャブ車はエンジン回転とスロットル開度の電気信号から弊社開発の計算システムにて精度95%以上で表示します。

レーシングユースにピッタリ

街乗りはもちろん、サーキットで行われる耐久レースにも最適！もて耐などの上位入賞チーム多数装着！

見やすいLED表示で明るさ自動調整機能付き

ディスプレイは視認性の良い赤色LED 7セグを採用。またディマーセンサー[自動調光機能]を搭載しているので昼間は明るめ・夜間は減光し視認性を高めます。

簡単操作

ガソリン満タン時にリセットボタンを長押し、モード表示切替の際はセットとリセットボタンを同時押し。

簡単取付け

ガソリンタンクや燃料ホースなどは一切触らずにFi車は電源（プラス、マイナス）とインジェクター信号へ接続し、キャブ車は電源（プラス、マイナス）と点火コイルの一次側マイナスへ接続。
※スロットルポジションセンサー付キャブ車はTPS出力線に接続。

省電力設計

消費電力は、日中最大80mA（1w）、夜間30mA（0.4w）と省電力設計です。
※日中と夜間での差はディマーセンサーの働きで表示の明るさの違いによるものです。

DGシリーズを取付けるメリット「ノーマルの燃料計よりも高精度！」

燃料警告ランプが装備されている車両に取付けるメリット

燃料警告ランプが装備されている車両は、燃料の残量がわからない状態で走行してます。燃料の残量が規定値に達した時、燃料警告ランプが突然点灯してしまい、慌ててガソリンスタンドを探すことになります。DGシリーズを装着することにより　デジタル数字で表示される燃料残量を正確に把握し余裕をもって給油が可能となります。

燃料計が装備されている車両に取付けるメリット

ほとんどの車両の場合、満タン給油後は数キロ～数十キロ走行しないと燃料計の表示は減少しません。これは一般的に燃料残量を計測する仕組みとして、フロートによる計測方法が用いられているためです。
※図1の【a】で示したスペースの燃料が消費されてもフロートは下がりません。図1の【b】で示したスペースの燃料が消費され、フロートが下がることで燃料計の表示が減少します。
タンク形状や計測精度の問題で、満タン給油後の数キロ～数十キロ走行しても燃料計の表示にほとんど変化ありませんが、走行距離及び燃料消費が増すにつれ、燃料計の表示が下がる速度が速くなったり、燃料計表示と残り燃料が一致しないことがあります。しかし、DGシリーズはフューエルインジェクション信号から燃料の使用量を算出するため、満タン時からリアルタイムに正確な燃料消費の状況をデジタル数字にて残量表示します。

活用例

区間燃費の計測ができます

車両の燃費を計測する方法として一般的に【満タン法】が用いられます。

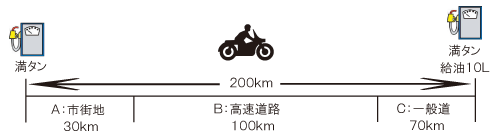

※満タン法とは、ガソリンを満タンにし、トリップメーターをリセット、走行（ガソリンを消費）、再度ガソリンを満タンにし、走行距離÷給油量で求める燃費計算方法です。この方法で計測された燃費は、平均燃費と言われ、市街地、一般道、峠道、高速道路など様々な走行状況の平均的な燃費として扱われます。以下の車両の場合の平均燃費は20km/Lとなります。
この場合、A：市街地、B：高速道路、C：一般道それぞれの正確な燃費を計測できません。本製品は、トリップメーターとの併用で区間燃費を計測する事ができます。
A：市街地30km走行で消費したガソリンが2Lの場合、区間燃費は15km/L
B：高速道路100km走行で消費したガソリンが4Lの場合、区間燃費は25km/L
C：一般道70km走行で消費したガソリンが4Lの場合、区間燃費は17.5km/L
この様に走行状況により細かな区間燃費を知る事ができます。

また、逆に0.1L消費する間に走行した距離を10倍すると、1Lあたりの走行距離を知る事ができます。

燃費向上・エコ走行に役立ちます（※Fi車のみ）

エンジンブレーキがかかった時などインジェクターが燃料噴射をカットした時、本体のデジタル表示が点滅します。燃料カットされている状況がわかりますので、下り坂など無駄にアクセルを開けないことでエコ運転につながります。また、アクセルワークによる燃料残量変化がわかるため、アクセルワークを注意することにより低燃費走行ができます。

ストリートからサーキットまで幅広い使用方法

12Vフューエルインジェクション（EFI）のガソリンエンジン（ガソリンタンク容量100L未満）でしたら車・オートバイはもちろん建設機器、農業機器、船舶、水上オートバイなど幅広い種類の乗り物に使用できます。また、レースなどで使用燃料の制限がある場合、残量が99．9Lから10．0Lまでは0．1L単位、10L未満は0．01L単位でわかり走行方法の変更が可能となるのでタイムアップやタイムを抑えることにより燃料の調整に便利です。耐久レースなどで一回の給油量が制限されている場合、給油タイミングを計るのに非常に便利で最低燃料で軽量の状態で走ることができます。

仕様

本体

定格電圧：DC12V 外径寸法：W57×H40×D12.3mm ※突起部を除く

注意事項

注意

車種専用キットの場合、本体のSETスイッチを単独で1秒以上押さないで下さい。登録されている燃料消費データがリセットされ消失してしまいます。消失した場合はDG本体の取扱説明書に従って再登録を行ってください。
ツインインジェクター車には対応しておりません。※CBR1000RR['04～'07 SC57]専用 DG-H06は除く。
気筒休止タイプの車両へは取付けできません。
取付けの際は取扱説明書に沿って正しく取付けてください。取付け方法を間違えると火災・故障などの原因となります。
本製品の使用により生じた故障・事故などの損害については当社で一切責任を負いかねます。あらかじめご了承ください。
修理の際に生じる脱着工賃やその他の諸経費用につきましては、当社で一切責任を負いかねます。あらかじめご了承ください。
製品の仕様及び外観等は改良のために変更する場合があります。

製品一覧

ご購入前に必ず適合情報をご確認ください。

車種専用キット HONDA

品番	製品名	税込価格	JANコード
12537	精密燃料計 HONDA CB1100 / CB1100EX / CB1100RS[11～ SC65]専用 DG-H12	￥17,600	4961421416343
11517	精密燃料計 HONDA CBR1000RR['04～'07 SC57]専用 DG-H06	￥22,000	4961421412772
11513	精密燃料計 HONDA CB750['04～ RC42]専用 DG-H03	￥22,000	4961421412550
11523	精密燃料計 HONDA NC750X/S['14～]、NC700X/S['12～]専用 DG-H07	￥17,600	4961421413540
11528	精密燃料計 HONDA VTR/VTR-F['09～ MC33]専用 DG-H08	￥17,600	4961421413953
11514	精密燃料計 HONDA CRF250L/M['12～ MD38]専用 DG-H04	￥14,457	4961421412611
11533	精密燃料計 HONDA NSR250R['94～ MC28]専用 DG-H10	￥22,000	4961421414967
11532	精密燃料計 HONDA NSR250R['90～'93 MC21]専用 DG-H09	￥22,000	4961421414950
12542	精密燃料計 HONDA ADV150['20～ 2BK-KF38]専用 DG-H15	￥14,850	4961421416602
12545	精密燃料計 HONDA ダックス125['22～ 8BJ-JB06 / JB04]専用 DG-H17	￥15,400	4961421417180
11500	精密燃料計 HONDA PCX125['10～ JF28]専用 DG-H01	￥14,457	4961421411249
12538	精密燃料計 HONDA スーパーカブC125['18～ JA48]専用 DG-H13	￥14,850	4961421416350
12541	精密燃料計 HONDA CT125ハンターカブ['20～ JA65 / JA55]専用 DG-H14	￥15,400	4961421416596
12535	精密燃料計 HONDA モンキー125['24 JB05/'22～ JB03/'18～'20 JB02]専用 DG-H11	￥15,400	4961421415834
11505	精密燃料計 HONDA LEAD110['08～ JF19] / LEAD110 EX['10～ JF19]専用 DG-H02	￥13,409	4961421411607
12544	精密燃料計 HONDA スーパーカブ110['22～ JA59] / クロスカブ110['22～ JA60]専用 DG-H16	￥15,400	4961421417104
11516	精密燃料計 HONDA スーパーカブ110['09～] / スーパーカブ110プロ['09～] / クロスカブ['13～]専用 DG-H05	￥14,850	4961421412758
